日晷又称“日规”，是我国古代利用日影进行测时的一种计时仪器。通常由铜制的指针和石制的圆盘组成。铜制的指针叫做“晷针”，垂直地穿过圆盘中心，起着圭表中立竿的作用，因此，晷针又叫“表”。石制的圆盘叫做“晷面”，安放在石台上，呈南高北低，使晷面平行于天赤道面，这样，晷针的上端正好指向北天极，下端正好指向南天极。在晷面的正反两面刻划出12个大格，每个大格代表两个小时。当太阳光照在日晷上时，晷针的影子就会投向晷面，太阳由东向西移动，投向晷面的晷针影子也慢慢地由西向东移动。于是，移动着的晷针影子好像是现代钟表的指针，晷面则是钟表的表面，以此来显示时刻。由于从春分到秋分期间，太阳总是在天赤道的北侧运行，因此，晷针的影子投向晷面上方；从秋分到春分期间，太阳在天赤道的南侧运行，因此，晷针的影子投向晷面的下方。所以在观察日晷时，首先要了解两个不同时期晷针的投影位置。

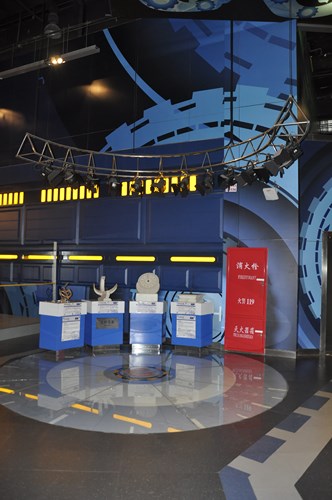

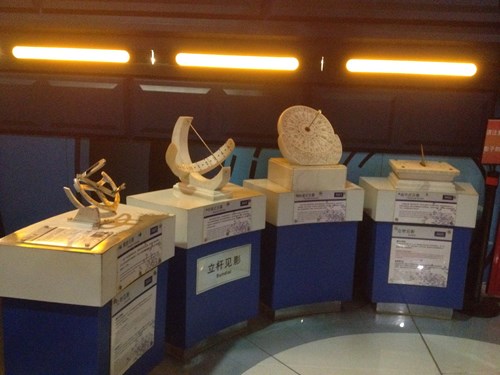

本展项是一个模拟日晷，观众站在它的圆心处，依次亮起的射灯代表太阳的运动，观众的身体可以作为晷针，体验日影测时。旁边有四种中外典型的日晷复制模型，观众可以通过观察和操作来了解历史上日影计时工具的原理及工作过程。
